通信机房建设、设计

ICT机房:ICT(Information and Communication Technology) 即信息和通信技术,是电信服务、信息服务、IT 服务及应用的有机结合体。
IDC机房:IDC(Internet Data Center)互联网数据中心。

  一、机房供配电

  1、 机房供配电系统

(1)供配电系统应为电子信息系统的可扩展性预留备用容量。

(2)电子信息系统机房应由专用配电变压器或专用回路供电,变压器宜采用干式变压器。

(3)电子信息系统机房内的低压配电系统不应采用 TN-C 系统。电子信息设备的配电应按设备要求确定。

   2、 计算机设备配电系统

(1)机房计算机设备包括计算机主机、服务器、存储设备、网络设备、通讯设备等,由于这些设备进行数据的实时处理与实时传递,关系重大,所以对电源的质量与可靠性的要求很高。

(2)机房根据重要程度,供电可采用“双路市电+柴油发电机+UPS不间断电源”供电方式,或“市电+UPS不间断电源”供电方式。

(3)电源通过UPS稳频稳压后,给计算机设备供电,保证计算机设备的电能质量和可靠运行。

(4)双路市电的,可设置市电互投输入总柜、动力配电柜、UPS输出配电柜。主机房的所有机柜均采用工业连接器联结,每个机柜均为25A/220V电源,末端机柜及专用PDU。

(5)机房内用电设备供电电源均为三相五线制及单相三线制。

(6)机房用电设备设过载保护,同时配电系统各级之间有选择性地配合,配电以放射式向用电设备供电。


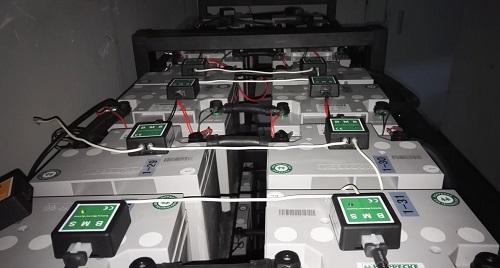

                                                                                 图一   UPS供电系统

   3、动力设备配电系统

(1)动力配电一般包括空调、湿度控制机、新风机、排风机、照明、市电检修插座、监控、安防等。

(2)在配电室设置机房市电配电柜,为机房专用空调、新风机、湿度控制机、照明配电箱、辅助区配电箱等设备配电。

(3)照明及市电辅助插座回路电源引自照明插座配电箱,照明插座配电箱电源由市电配电柜引取。照明灯具通过在墙面或柱面设置 跷板开关控制灯具的启闭。灯具采用分区分散控制的原则,以利于节能。

(4)机房内设置辅助市电电源插座,市电电源,在机房的墙面、柱面上安装,敷设暗线。

  4、配电柜设计
(1)配电柜全封闭式箱体结构,独立的接地系统。

(2)配电柜中设置防雷器,满足配电柜防浪涌、防雷击、过流保护的需求。

(3)配电柜内断路器有适当备用开关,为日后机房的升级扩容预留电源回路。

(4)配电柜应设置智能电量仪,以便读取供给计算机负载的电源参数(包括电压、电流、频率、有功功率、无功功率、功率因数等),智能电量仪具有RS-485通讯接口,并集成至动力与环境监控系统中。



                                                                                                         图二    机房接地
5、机房接地

(1)电子信息系统机房的防雷和接地设计,应满足人身安全及电子信息系统正常运行的要求。

(2)电子信息系统机房内的电子信息设备应进行等电位联结,并应根据电子信息设备易受干扰的频率及电子信息系统机房的等级和规模,确定等电位联结方式,可采用 S 型、M 型或 SM 混合型。

(3)机房设有四种接地形式,即:计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。

具体做法:机房区静电地板下采用铜箔与铜排做成600mm×600mm的网格地,采用铜排做环形等电位均压带,铜箔与铜排连接形成等电位体,由干线引入接地体。

(4)依据计算机设备布局,纵横组成网格状,配有专用接地端子,用软铜线以较短的长度与计算机设备相连。计算机直流地需用接地母线引至等电位带。金属吊顶板、金属龙骨等也用导线连接,并且每一连续金属框架的静电泄漏支线连接点不少于两处。

(5)为防止感应雷、侧击雷沿电源线进入机房损坏机房内的重要设备,本机房在UPS输出配电柜内加设防雷装置。

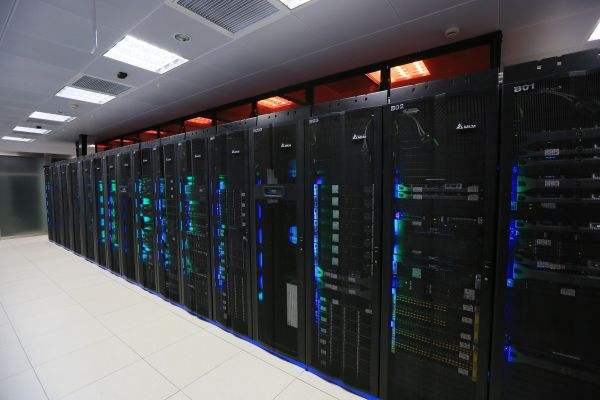

                                                                                       图三    机房施工


   二、模块化机房

       模块化机房,指将机房产品实现标准模块化,根据客户业务需求,将UPS、空调、配电、监控等功能模块整合为一,积木式灵活快速地搭建简单、经济、按需的数据中心,标准化的同时,产品化也带来系统的可靠性,降低建设周期,部署上线更快,管理更简单。图例为一个典型的微模块化机房。

   1、微模块机房的优势

(1)快速部署、缩短建设周期

  微模块数据中心可以加快规划与设计速度,可根据设计目标以合理的方式配置系统结构,微模块批量生产可以实现现货供应,因而提高了交货速度;标准化的连接方式可减少现场配置与连接的工作量,加快安装速度;微模块数据中心建设周期可大大缩短,传统数据中心实施阶段需要7-8个月,采用微模块建设缩短至2-3个月。

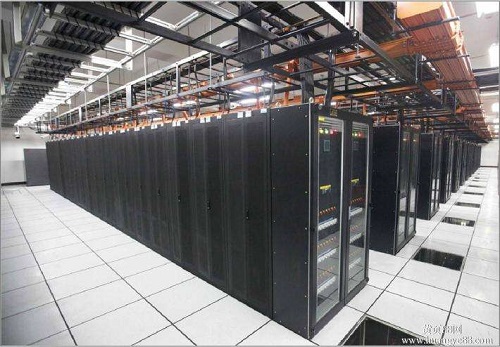

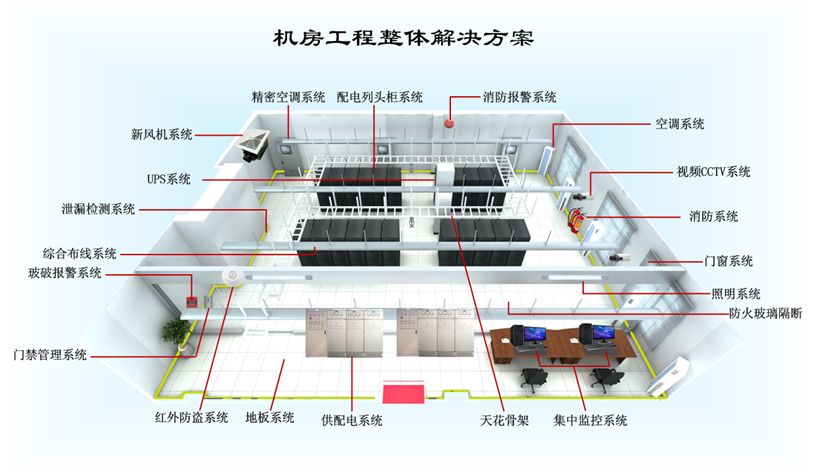

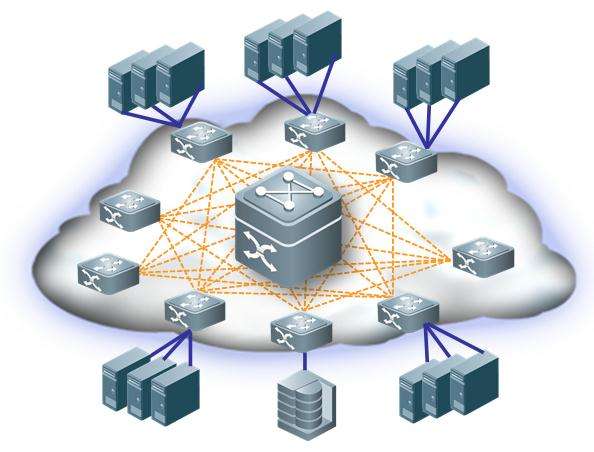

                                                                                         图四   机房工程整体解决方案


(2)方便扩展、分期建设

        采用微模块的架构,数据中心可以逐步增加,因而可使从1个微模块到几十个微模块根据需求分期建设。大型数据中心的任何大小的IT空间的配置达到良好状态。微模块数据中心方案显著降低了数据中心使用寿命期间的成本。

(3)标准模块、稳定可靠

        微模块数据中心采用模块化、标准化和高整合设计,使得整个系统稳定度高。同时,微模块数据中心可依据客户需求,在电力备援方案上提供N、N+1、2N等配置方案,满足TIA-942的Tier 4水平。

(4)智能管理、高效运营

        智能的管理系统能够帮助客户节能降耗,实现数据机房多层级、精细化能耗管理,通过多种报表精确定位能源额外损耗点。基于大数据分析,输出节能优化方案,构建绿色数据机房。资产管理是对于全网资产的生命周期进行管理实现资产信息的闭环管理,保证数据及时刷新,及时管理。同时帮助用户制定资产维护计划,在维护计划内帮助客户实现主动预警,同时可动态调整维护计划,按照当前实际情况输出优化方案,构建较好的资产管理功能。



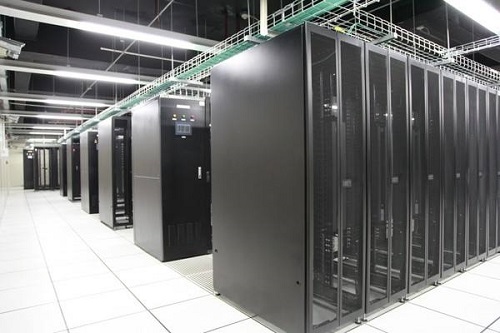

                                                                                                             图五   模块化机房
